Informazioni di Base.

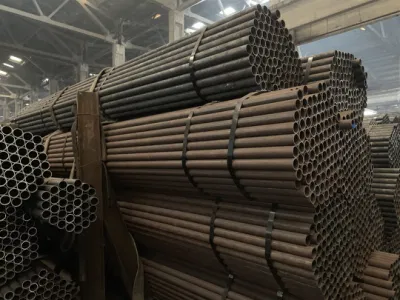

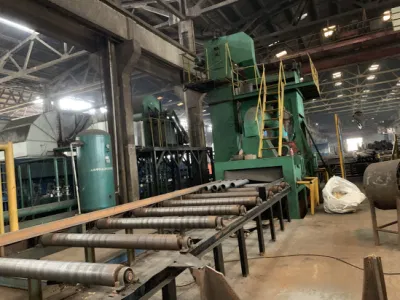

Descrizione del Prodotto
Composizione chimica e proprietà meccaniche (parte)
| Standard | Grado | Componenti chimici (%) | Proprietà meccaniche | ||||||||||
| C | Si | Mn | P | S | MO | CR | V | T.S. (MPa) | Y.S. (MPa) | E.L. (%) | Durezza (HRB) | ||
| ASME SA179 | SA179 | 0.06-0.18 | / | 0.27-0.63 | ≤0.035 | ≤0.035 | / | / | / | ≥325 | ≥180 | ≥35 | ≤72 |
| ASME SA192 | SA192 | 0.06-0.18 | ≤0.25 | 0.27-0.63 | ≤0.035 | ≤0.035 | / | / | / | ≥325 | ≥180 | ≥35 | ≤77 |
| ASME SA210 | A1 | ≤0.27 | ≥0.10 | ≤0.93 | ≤0.035 | ≤0.035 | / | / | / | ≥415 | ≥255 | ≥30 | ≤79 |
| C | ≤0.35 | ≥0.10 | 0.29-1.06 | ≤0.035 | ≤0.035 | / | / | / | ≥485 | ≥275 | ≥30 | ≤89 | |
| ASTM A333 /A334 | GR.1 | ≤0.30 | / | 0.4-1.06 | ≤0.025 | ≤0.025 | / | / | / | ≥380 | ≥205 | ≥35 | -45° |
| GR.6 | ≤0.30 | ≥0.10 | 0.29-1.06 | ≤0.025 | ≤0.025 | / | / | / | ≥415 | ≥240 | ≥30 | -45° | |
| GR.8 | ≤0.13 | 0.13-0.32 | ≤0.90 | ≤0.025 | ≤0.025 | / | / | 8.40-9.60 | ≥690 | ≥515 | ≥22 | -195° | |
Tubi a U per scambiatori di calore applicati principalmente in impianti petroliferi e a gas, impianti chimici e petrolchimici, raffinerie, centrali elettriche e impianti di energia rinnovabile. I tubi ad alette basse possono essere forniti sotto forma di curve a U.
Tolleranze di fabbricazione delle piegature a U.
I tubi con piegatura a U sono ampiamente utilizzati nei sistemi di scambio termico. Le attrezzature per scambiatori di calore basate su tubi a U in acciaio inossidabile senza saldatura sono essenziali in campi strategici importanti e critici: Costruzione di macchine nucleari e petrolchimiche.
| Articolo | Condizione (quando) | Tolercance |
|---|---|---|
| Ovalizzazione | Raggio di curvatura nominale ≤ 2 x diametro esterno nominale | inferiore o uguale al 12% |
| 2 x diametro esterno nominale < raggio di curvatura nominale ≤ 4 Diametro esterno nominale X | inferiore o uguale al 10% | |
| Raggio di piegatura nominale > 4 x diametro esterno nominale | inferiore o uguale al 5% | |
| Raggio di curvatura nominale ≤ 2 x diametro esterno nominale | 0.75 x parete nominale | |
| Spessore parete minimo | 2 x diametro esterno nominale < raggio di curvatura nominale ≤ 4 Diametro esterno nominale X | 0.8 x parete nominale |
| Raggio di piegatura nominale > 4 x diametro esterno nominale | 0.9 x parete nominale | |
| Raggio di curvatura nominale ≤ 200 mm (8") | +/-3/64" (1 mm) | |
| Raggio di piegatura | 8" (200 mm) < raggio di curvatura nominale ≤ 16" (400 mm) | +/-1/16" (1 mm) |
| Raggio di curvatura nominale >16" (400 mm) | +/-5/64" (1 mm) | |
| Disranza tra le gambe | Max 1/16" (1,5 mm) | |
| Assottigliamento della parete dell'area di piegatura | Max 17% | |
| Differenza tra le lunghezze delle gambe alle estremità | Lunghezza gamba ≤ 4,88 m (16 ft) | +1/8"(3 mm) |
| Lunghezza gamba > 16 m | +3/16"(5 mm) | |
| Deviazione dal piano di piegatura | ≤ 16 mm | |
| Appiattimento su piegatura | 10 ≤% diametro nominale | |
| Lunghezza gamba dritta | ≤5 m. | +1/8"(3 mm) |
| >5 m. | +3/16(5 mm) | |
| Lunghezza totale del tubo compreso il raggio | ≤6 m. | +3/16(5 mm) |
| >6 m. | +5/16"(8 mm) |
Materiale
Le curve a "U" vengono prodotte, controllate e misurate in conformità alle norme pertinenti.
| Materiale | Grado |
| Acciaio al carbonio | SA 179 / A 179 |
| Acciaio al carbonio | SA 210 / A 210 |
| Acciaio al carbonio | SA 334 / A 334 |
| Acciaio inox | SA 213 / A 213 |
| Acciaio inox duplex | SA 789 / A 789 |
Applicazioni
I tubi con piegatura a U sono ampiamente utilizzati nei sistemi di scambio termico.
Le attrezzature per scambiatori di calore basate su tubi a U in acciaio inossidabile senza saldatura sono essenziali in campi strategici importanti e critici: Costruzione di macchine nucleari e petrolchimiche.
"Tubi a U per scambiatori di calore utilizzati principalmente in impianti di petrolio e gas, impianti chimici e petrolchimici, raffinerie, centrali elettriche, impianti di energia rinnovabile."
- Terreno oggetto: Sodio 10%
- idrossido + 5% ipoclorito di sodio
- Diametro guscio: Ø 800
- Pressione di esercizio: 1,5 km/min
- Temperatura di esercizio: 40º C-90º C.
- Superficie di scambio termico: 100M2
- Materiale: GR1/GR2
Tubi ad alette
I tubi ad alette sono utilizzati in applicazioni che comportano il trasferimento di calore da un fluido caldo a un fluido più freddo attraverso una parete del tubo. Inoltre, i tubi alettati vengono utilizzati quando il coefficiente di trasferimento termico all'esterno dei tubi è sensibilmente inferiore a quello all'interno.
