Informazioni di Base.
Descrizione del Prodotto
Tubi dello scambiatore di calore JIS G3461 STB 410
JIS G3461 STB 410 specifica i tubi di acciaio al carbonio, qui di seguito denominati "tubi", utilizzati per lo scambio di calore all'interno e all'esterno del tubo, quali tubi dell'acqua, tubi di fumo, tubi di surriscaldatore, tubi di preriscaldatore dell'aria, ecc. della caldaia, e tubi di scambiatore di calore, tubi di condensatore, tubi di catalizzatore, ecc. utilizzati nelle industrie chimiche e petrolifere.
Tubi per caldaie e scambiatori di calore JIS G3461 STB 410 Quick Dettagli
Fabbricazione:senza saldatura; saldatura elettrica a resistenza, finitura a freddo, finitura a caldo
Spessore parete (WT): 2.0 mm--12,7 mm.
Diametro esterno (de): 25 mm--139,8 mm
Lunghezza: 6 M o lunghezza specificata secondo necessità.
Estremità: Estremità piana, estremità smussata, con battistrada
Informazioni aggiuntive
Porto di spedizione: Tianjin, Cina
Condizioni di pagamento:T / T, LC
Consegna: 7-15 giorni dopo il pagamento
Superficie: I tubi saranno verniciati (solo all'esterno) per evitare la ruggine.
Marcatura: Standard + grado acciaio + dimensione + N. calore + N. lotto
Pacchetto: Fasci (esagonali), scatole di legno, casse (acciaio/legno) o secondo necessità
Metodo di fabbricazione
Senza saldatura; saldatura elettrica a resistenza, finitura a freddo, finitura a caldo
Trattamento termico di JIS G3461 STB 410
| Grado | Trattamento termico | ||||
| Tubo in acciaio senza saldatura con finitura a caldo | Tubo in acciaio senza saldatura con finitura a freddo | Resistenza elettrica tubo di acciaio saldato diverso da quello finito a caldo o tubo in acciaio finito a freddo | Tubo in acciaio saldato a resistenza elettrica finito | Tubo in acciaio saldato a resistenza elettrica con finitura piegata | |
| STB 410 | Come prodotto. Tuttavia , come richiesto, può essere eseguita una ricottura o una normalizzazione a bassa temperatura. | Bassa temperatura ricottura, normalizzazione o ricottura completa. | Normalizzazione | Ricottura a bassa temperatura | |
Composizione chimica di JIS G3461 STB 410
| Standard: JIS G3461 | Grado | Limiti di composizione chimica (%) | ||||
| C | Si | Mn | P | S | ||
| STB 410 | ≤ 0.32 | ≤ 0.35 | 0.30-0.80 | ≤ 0.035 | ≤ 0.035 | |
Proprietà meccaniche di JIS G3461 STB 410
| Grado | Proprietà di trazione (N/mm2) | Limite di snervamento o carico di snervamento (N/mm2) | Durezza Rockwell HRB | Allungamento (%) | ||
| De ≥20 mm | 10 mm ≤de <20 mm | De <10 mm | ||||
| Longitudinale | Trasversale | Trasversale | ||||
| STB 410 | ≥ 410 | ≥ 255 | 79 max | ≥ 25 | ≥ 20 | ≥ 17 |
Le tolleranze dimensionali dei tubi in acciaio al carbonio .JIS G3461 per Caldaia e scambiatore di calore
Tolleranze dello spessore della parete
| Tolleranze | Divisione della parete spessore (mm) | Divisione del metodo di fabbricazione | Tubo in acciaio senza saldatura con finitura a caldo | Tubo in acciaio senza saldatura con finitura a freddo | Tubo in acciaio saldato a resistenza elettrica | |||
| Divisione del diametro esterno (mm) | Meno di 100 | 100 o superiore | Meno di 40 | 40 o superiore | Meno di 40 | 40 o superiore | ||
| Tolleranze su spessore parete % | Sotto 2 | ---- | ---- | +0,4mm | +22 0 | +0,3 | +18 0 | |
| 0 | 0 | |||||||
| 2 o superiore a e escl. 2.4 | +40 | ---- | +20 0 | +18 0 | ||||
| 0 | ||||||||
| 2.4 o superiore a o escl. 3.8 | +35 | +35 | ||||||
| 0 | 0 | |||||||
| 3.8 o superiore a o escl. 4.6 | +33 | +33 | ||||||
| 0 | 0 | |||||||
| 4.6 o superiore | +28 | +28 | ||||||
| 0 | 0 | |||||||
| Tolleranze su differenza di spessore% | ---- | Entro 22.8 dello spessore della parete | ---- | ---- | ||||
Aspetto
(1)il tubo è praticamente diritto e le sue due estremità devono essere ortogonali al suo asse.
(2)le superfici interne ed esterne del tubo sono ben rifinite e prive di difetti che possono essere utilizzati in modo dannoso.
Testamenti
(1)analisi chimica
(2)prova di trazione
(3)prova di appiattimento
(4) prova di flaring
(5) prova di appiattimento inverso
(6)prova idrostatica o esame non distruttivo

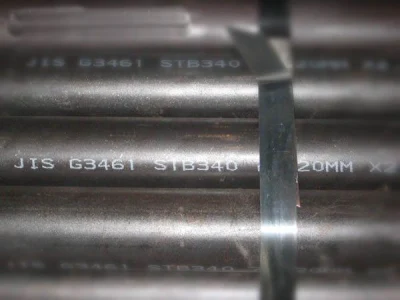

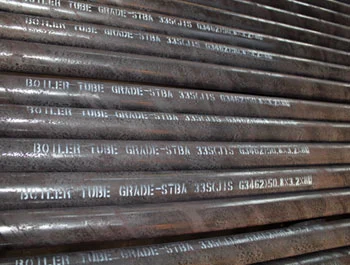

Marcatura
Ogni tubo che ha superato l'ispezione deve essere contrassegnato con i seguenti elementi: Tuttavia, l'ordine di disposizione degli elementi non è specificato. Inoltre, nel caso di vasche più piccole o su richiesta dell'acquirente, i tubi possono essere impacchettati insieme e contrassegnati per ciascun fascio con mezzi idonei.
(1) simbolo della classe (STB 410)
(2) simbolo della lettera indicazione del metodo di fabbricazione ()
(3) dimensioni
(4) Nome del fabbricante o sua abbreviazione
(5) lettera Z indicante la designazione di qualità speciale requisiti
Nota () i simboli per indicare il metodo di fabbricazione devono essere i seguenti. Tuttavia, - può essere sostituito da uno spazio vuoto.
Tubo in acciaio senza saldatura con finitura a caldo -S -H
Tubo in acciaio senza saldatura con finitura a freddo -S -C.
Resistenza elettrica tubo di acciaio saldato diverso da rifinito a caldo e. Finitura a freddo -e -G
Tubo in acciaio saldato a resistenza elettrica con finitura a caldo -e -H
Tubo in acciaio saldato a resistenza elettrica con finitura a freddo -e -C.
Rapporto
In generale, presenteremo all'acquirente una descrizione dettagliata dei risultati delle prove, del metodo di fabbricazione, delle dimensioni ordinate, della quantità, del numero di lavoro, indicando la storia della produzione, ecc.
