Informazioni di Base.
Number of Heating Zones
1
Length of Heating Zones
500
Total/Steady Consumption
11kw/3kw
Air Supply
0.5MPa
Preheating Style
Hot Air
Preheating Consumption
220V 6kw
Control Method
PC +PLC
Solder Pot Capacity
400kg
Heater Consumption
380V 8kw
Wave Motor Consumption
1kw 220V
PCB Width
60-450mm
UPS
Option
Weight
800kg
Dimensions
2100*1200*1600
Pacchetto di Trasporto
Wooden Case
Specifiche
CE
Marchio
Jaguar
Origine
China
Codice SA
8514199000
Capacità di Produzione
60sets/Month
Descrizione del Prodotto

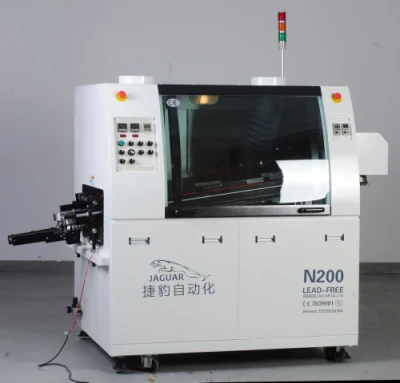

Saldatore a onda SENZA piombo JAGUAR N200
Stile di controllo dei pulsanti:
La foto dettagliata di N200 come segue:
Il pannello anteriore
Linguette a saldare
Stile di controllo dello schermo a sfioramento:
Stile di controllo PC:
Specifiche:
Elenco dei componenti:
Introduzione
1. Sistema di potenza di trasporto automatico e funzioni di alimentazione automatica sincrona della scheda.
Chi siamo:
Shenzhen Jaguar Automation Equipment Co., Ltd. È un produttore professionale di forni a riflusso e saldatura a onda a Shenzhen, Cina. Ci concentriamo sulla tecnologia di saldatura SMT e THT da oltre 10 anni e i nostri tecnici hanno più di 20 anni di esperienza.
Siamo certificati National High-tech Enterprise dal 2017, R&S integrato, produzione, servizio, commercio, Tutti i nostri prodotti sono certificati CE, i nostri prodotti sono ampiamente riconosciuti nel nostro mercato interno e in mare.
Il nostro obiettivo è fornire ai clienti il miglior servizio possibile e produrre prodotti di qualità eccellente che soddisfino o superino le vostre aspettative.
La nostra fabbrica:
Oltre 6000 metri quadrati di impianto di produzione.
Più di 20 anni di esperienza nella produzione di apparecchiature per l'automazione SMT. Più di 50 persone team di produzione, tra cui
36 tecnici di assemblaggio meccanico
12 ingegneri elettrici
4 QC professionale
Esperienza di successo:
Cliente JAGUAR in 35 paesi in tutto il mondo
1. Abbiamo aiutato i clienti a costruire molte nuove fabbriche in tutto il mondo.
2. Formazione di oltre 600 esperti e tecnici per i clienti.
3. È diventato il partner cinese più affidabile per voi.
Mostre:
Continua a partecipare a più di 10 mostre e forum ogni anno.
Le mostre annuali NEPCON ed Electronica sono il nostro evento regolare.
Partecipa regolarmente a 3-5 mostre d'oltremare famose ogni anno, come:
IPC Expo a San Diego, Stati Uniti
Electronica a Delhi, India
Electron Tech Expo a Mosca, Russia
VINCI la mostra a Istanbul, Turchia
I nostri certificati:
Abbiamo superato le certificazioni ISO
Siamo membri dell'IPC
Siamo un'impresa nazionale high-tech
Tutte le macchine sono dotate di certificazioni CE e ROHS
Imballaggio e spedizione:
Cosa possiamo fare per voi?
1. Forniamo soluzioni SMT e THT complete per voi
2. Forniamo tecnologia di base con le nostre attrezzature
3. Forniamo il servizio tecnico più professionale
4. Abbiamo una ricca esperienza nella configurazione di fabbrica di SMT e THT
5. Possiamo risolvere qualsiasi domanda su SMT e THT
Stile di controllo dei pulsanti:
La foto dettagliata di N200 come segue:
Il pannello anteriore
Linguette a saldare Stile di controllo dello schermo a sfioramento:
Stile di controllo PC:
Specifiche:
Specifiche generali | Dimensione corpo;1400*1200*1600 mm |
| Dimensioni totali: 2100*1200*1600 mm | |
| Peso: Circa: 700 kg | |
| Alimentazione all'avviamento: Circa 9-11KW | |
| Potenza di esercizio normale: 3 KW/h. | |
| Alimentazione: 3ph, AC380V/220V 50HZ | |
| Sistemi di controllo:pulsante/schermo a sfioramento/PC | |
Sistemi di trasporto | Direzione: Da sinistra a destra, fissaggio anteriore (da R a L) |
| Dito in lega di titanio a V | |
| Buffer di caricamento per circuito stampato da 300 mm all'ingresso | |

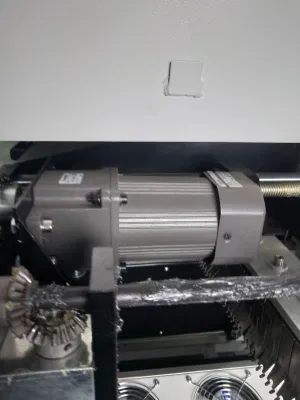

| Metodo di controllo della velocità del convogliatore: Motore (Panasonic) | |
| Velocità convogliatore: 0-1800 mm/min | |
| Angolo convogliatore: 4-7° | |
| Altezza del componente PCB"parte superiore 750 mm inferiore:20 mm | |
Sistemi di flusso di dispersione | Spray alternativo azionamento motore passo-passo |
| 7 UGELLI ST-8 | |
| La capacità di Flux è di 3.2/litro | |
| Alimentazione automatica flusso (opzionale) | |
| Pressione dell'aria compressa: 12,5 l/min | |
Impianto di riscaldamento | Zone di riscaldamento :1 zone inferiori, |
| Lunghezza delle zone di riscaldamento: 500 mm | |
| Metodo di riscaldamento:forza l'aria calda / | |
| Modularizzazione delle zone di riscaldamento facile da manutenere | |
Saldatore | Capacità del saldatore: 180 KG |
| Due onde: Turbulence Wave e Lambda 2nd Wave | |
| Materiali :lega di titanio (op:smalto di ferro fuso) | |

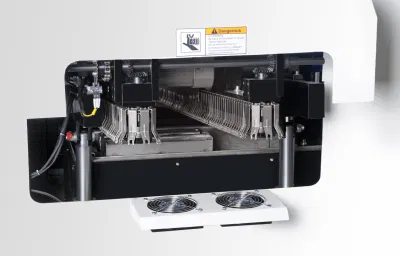

| Pulizia dei sistemi a dito. |
Elenco dei componenti:
| NO | Nome parti di ricambio | Marchio | Origine |
| 1 | Display | Acer | Cina |
| 2 | Computer | Computer industriale | Cina |
| 3 | PLC | Siemens | Germania |
| 4 | Modulo di comando temperatura | Siemens | Germania |
| 5 | Motore di trasporto da 90 W. | Panasonic | Giappone |
| 6 | Motorino a onda con potenziometro a saldare | ZIK | Cina |
| 7 | Bobine di preriscaldamento | Taizhan | Cina |
| 8 | Tubo di riscaldamento a saldare | Taizhan | Cina |
| 9 | Interruttore principale | Mitsubishi | Giappone |
| 10 | Contattore e limitatore di valuta | OMRON | Giappone |
| 11 | Relè intermedio | OMRON | Giappone |
| 12 | Portafusibili e tubo fusibile | OMRON | Giappone |
| 13 | Controller di programmazione | CARLO GAVAZZI | Svizzera |
| 14 | Convertitore di frequenza | Delta | Taiwan |
| 15 | Pulsante di accensione e spia | Izumi | Giappone |
| 16 | Rilevatore di temperatura | Nihon Dennetu | Giappone |
| 17 | SSR | CARLO GAVAZZI | Svizzera |
| 18 | Sensore fotoelettrico | MALATO | Giappone |
| 19 | Cilindro | SMC | Giappone |
| 20 | Irroratrice a flusso | 7-SU | Taiwan |
| 21 | Artigli in lega di titanio brevettati | JAGUAR | Cina |
| 22 | Interruttore aria/principale | VER | Cina |
| 23 | Contattore AC | VER | Cina |
| 24 | Interruttore a pulsante | Schneider | Francia |
1. Sistema di potenza di trasporto automatico e funzioni di alimentazione automatica sincrona della scheda.
- Il picco del terminale di saldatura utilizza la regolazione della velocità di conversione della frequenza che può controllare in modo indipendente l'altezza dell'onda.
- Sistema Fluxer con ugello trasversale giapponese, azionato da cilindro pneumatico e controllo PLC, preciso ed affidabile.
- Il PLC viene utilizzato per controllare la macchina, per garantire l'affidabilità e la stabilità del sistema.
- Preriscaldatori che utilizzano un elemento riscaldante a infrarossi, irradiati in modo efficiente sulla scheda a circuito stampato con rapida salita e flusso di liquido completamente attivabile.
- Speciali linguette a saldare in lega, doppia scanalatura a V rinforzata.

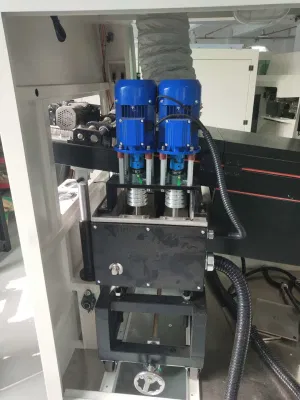

- Il motore a saldare adotta un motore di conversione ad alta frequenza importato con controllo indipendente, prestazioni stabili e lunga durata.
- Condotto preriscaldatore con design modulare, conforme ai requisiti di protezione ambientale, sicurezza e pulizia pratica.
- I preriscaldatori utilizzano tre controlli indipendenti della temperatura per garantire l'eccellente conservazione del calore, uniformità della temperatura, precisione della temperatura in ±2ºC.
- Funzione di avvio del timer per saldatore, saldatura fusa entro 90 minuti.
- Il detergente automatico per le dita garantisce la pulizia delle dita di saldatura.
